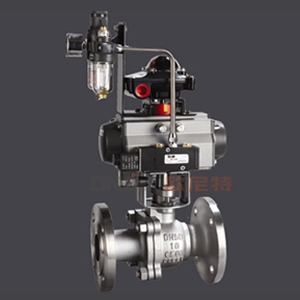

产品概述 气动浮动式球阀是由双(单)作用气动活塞式执行器和浮动球阀组成。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动浮动式球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，以实现全开——全闭的动作，气动浮动式球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤260°的场合，金属硬密封阀座适用于温度≤500°的场合。气动浮动式球阀具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。气动开关球阀广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。 主要技术参数 阀体 阀体形式 | 直通铸造球型阀 | 公称通径 | DN15～300mm | 公称压力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K | 法兰标准 | JIS、ANSI、GB、JB、HG等 | 连接形式 | 法兰式、螺纹式、焊接式 | 阀盖形式 | 整体式 | 压盖型式 | 螺栓压紧式 | 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
阀内件 执行机构 执行器型号 | GT、AT、AW系列单双作用气动执行器 | 供气压力 | 0.4～0.7MPa | 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" | 环境温度 | -30～+70℃ | 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) | 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
流量系数Kv 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
主要性能规范 试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | 强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 | 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 | 气密试验 | 0.4～0.7MPa |
主要零件材料 1 | 左阀体 | WCB、CF8、CF8M、CF3M |
| 2 | 右阀体 | WCB、CF8、CF8M、CF3M | 3 | 阀座 | PEFE、PPL、304、316 | 4 | 球体 | 2Cr13、304、316 | 5 | 阀杆 | 2Cr13、304、316 | 6 | 密封填料 | PTFE/柔性石墨 | 7 | 填料压盖 | WCB、CF8、CF8M、CF3M |

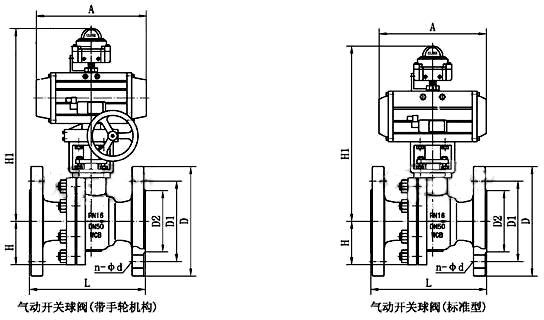

主要外形及连接尺寸
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 | H1 | 根据所配执行机构而定 | D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | A、A1 | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
|
