产品概述 气动三通内螺纹球阀是综合国内外先进技术而开发的新型三通切换型调节/切断阀门。标准球芯有L型三通双通道，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型气动三通内螺纹球阀可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。气动三通内螺纹球阀由气动活塞式双作用或单作用（弹簧复位式）执行机构组成，有比例调节型（采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，改变球芯的旋转角度，可实现比例调节动作）。二位切换型（采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速切换控制）。 产品概述 1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。 主要技术参数 阀体 阀体形式 | 三通铸造球型阀 | 公称通径 | DN15～50mm | 公称压力 | PN1.6、2.5、4.0、6.4 MPa | 连接形式 | 螺纹式(适用于1/2"～2") | 压盖型式 | 螺母旋紧式 | 密封填料 | V型聚四氟乙烯填料、PPL高温密封材料 |
阀内件 执行机构 执行器型号 | GT、SR、ST、AT系列单(双)作用气动执行器 | 供气压力 | 0.4～0.7MPa | 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" | 环境温度 | -20～+90℃ | 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) | 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

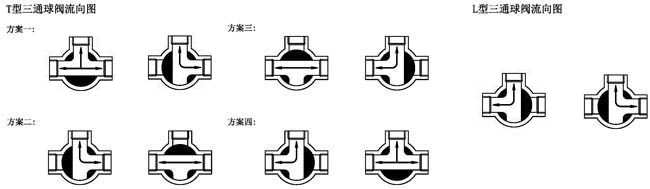

阀门控制方式 气动三通内螺纹球阀分L型和T型，介质流通方向见下图。L型气动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型气动三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通内螺纹球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
主要性能指标 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 允许压差(MPa) | ≤ 公称压力 | 动作范围 | 0～90° | 泄露量Q | 软密封为零泄露；金属密封符合ANSI B16.104 IV级标准 | 基本误差 | 带定位器：小于全行程的±2% (调节型)、开关型省略 | 回差 | 带定位器：小于全行程的2% (调节型)、开关型省略 |
主要零件材料 1 | 主阀体 | 铸钢、不锈钢 | 2 | 连接端 | 铸钢、不锈钢 | 3 | 阀座 | PTFE、PPL | 4 | 球体 | 2Cr13+硬化处理、304、316 | 5 | 阀杆 | 不锈钢 | 6 | 支架 | 25 | 7 | 联轴器 | 25 | 8 | 执行器 | 铸铝(根据不同执行器而定) |

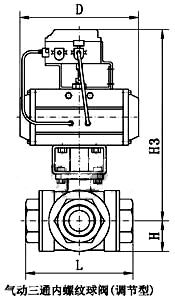

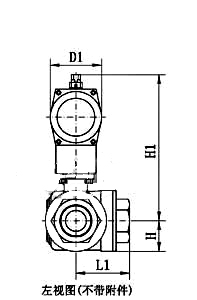

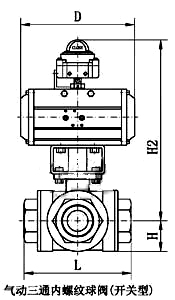

主要外形及连接尺寸
公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | L | 68 | 78 | 86 | 111 | 126 | 143 | L1 | 34 | 39 | 43 | 55.5 | 63 | 71.5 | H | 19 | 25 | 37 | 45 | 70 | 80 | H1 | 130 | 135 | 139 | 158 | 165 | 202 | H2、H3 | 根基实际配置气动附件而定 | D | 140 | 140 | 140 | 164 | 164 | 190 | D1 | 62 | 62 | 62 | 75 | 75 | 91 |
|
