用途 气动卫生蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
主要特点
1 、设计新颖、合理、结构独特，重量轻，启闭迅速。
2 、操力矩小，操作方便，省力灵巧。
3 、可以任何位置安装，维修方便。
4 、密封材料耐老化、耐腐蚀，使用寿命长等特点。 采用标准 设计标准： GB/T2238-1989
法兰连接尺寸 :GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 :GB/T12221-1989
压力试验 :GB/T13927-1992;JB/T9092-1999 执行机构 采用新型系列 AT 型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列 AW 型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1 、齿轮式双活塞，输出力矩大，体积小。
2 、气缸选用铝金材料，重量轻、外形美观。
3 、可在顶部、底部安装手动操作机构。
4 、齿条式连接可调节开启角度、额定流量。
5 、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6 、 IS05211 标准连接为产品的安装更换提供了方便。
7 、两端调的节螺钉可使标准产品在 0° 和 90° 有 ±4° 的可调范围。确保与阀门的同步精度。 附件的选项 根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构： HVSD 手操机构 主要技术参数 公称通径 | DN （ mm ） | 15 ～ 150 | 公称压力 | PN （ MPa ） | 0.6 | 1.0 | 1.6 | 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 密封试验 | 0.66 | 1.1 | 1.76 | 气密封试验 | 0.6 | 0.6 | 0.6 | 适用介质 | 空气、水、蒸汽、油品等。 | 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | 连接方式 | 快装式、卡箍式、外螺纹、焊接式等 |
主要零件材质 零件名称 | 材料 | 阀体 | 304 、 316 、 316L | 蝶板 | 304 、 316 、 316L | 密封圈 | 硅橡胶、氟橡胶、聚四氟 | 阀杆 | 304 、 316 、 316L | 填料 | 硅橡胶、氟橡胶、聚四氟 |
密封材料选用和适用温度 材料品种 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼龙 | 英语简称 | PTFE | SI | VITON | NR | PA | 型号代号 | F 或 XC 、 JC | XD 或 JD | XE 或 JE | X1 | N | 耐最高温度 | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ | 耐最低温度 | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ | 适用工作温度 | -30~+ 150℃ | -70~+ 150℃ | -23~+ 150℃ | -20~+ 85℃ | -30~+ 93℃ |

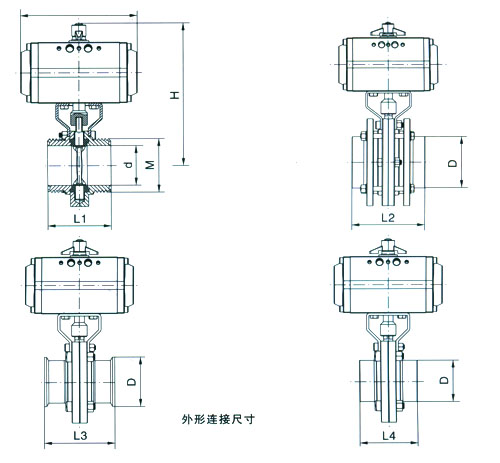

外形尺寸
通径 | HVWD621× | HVWD676× | HVWD681× | HVWD661× | L0 | H | 执行器型号
(双作用式) | ISO | GB | M | L1 | L2 | D | L3 | D | L4 | D | in | mm | ISO | GB | ISO | GB | ISO | GB | ISO | GB | 1/2 | 15 | | | | | | | | | | | | | 104 | | GTD40 | 3/4 | 20 | | | | | | | | | | | | | 104 | | GTD40 | 1 | 25 | 52×1/6 | 46×3 | 97 | 123 | | | | 66 | 50.5 | | | | 140 | 165 | GTD52 | 11/4 | 32 | 58×1/6 | 55×3 | 97 | 133 | | | | 70 | 50.5 | | | | 140 | 172 | GTD52 | 11/2 | 40 | 65×1/6 | 60×3 | 105 | 133 | 102 | 50.8 | 45 | 76 | 64 | 50 | 50.8 | 45 | 140 | 180 | GTD52 | 2 | 50 | 78×1/6 | 70×4 | 105 | 133 | 106 | 63.5 | 57 | 80 | 77.5 | 50 | 63.5 | 57 | 164 | 198 | GTD65 | 21/2 | 65 | 95×1/6 | 95×4 | 109 | 133 | 108 | 76.3 | 76 | 84 | 91 | 50 | 76.3 | 76 | 164 | 217 | GTD65 | 3 | 80 | 110×1/4 | 105×4 | 145 | 143 | 120 | 89.1 | 89 | 90 | 106 | 60 | 89.1 | 89 | 164 | 227 | GTD65 | 4 | 100 | 130×1/4 | 125×5 | 154 | 147 | 120 | 114.3 | 108 | 104 | 119 | 64 | 114.3 | 108 | 190 | 275 | GTD80 | 5 | 125 | | | | | 132 | | 133 | | | 112 | | 133 | 190 | 295 | GTD80 | 6 | 150 | | | | | 150 | | 159 | | | 124 | | 159 | 21O | 320 | GTD90 |
|
