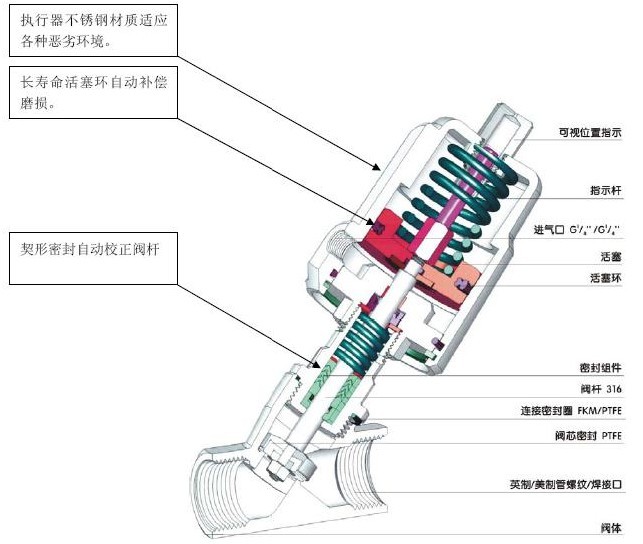

■Y型结构，流阻小、防水垂欧洲风格，
■设计精巧，契形密封，自润滑、免维护
■全不锈钢制造，适应医疗卫生、超净、食品及恶劣环境
■任意角度安装 技术参数 | 控制方式 | 常闭、常开、双作用、单作用 | 介质温度 | -20℃～+180℃ | 环境温度 | -20℃～+80℃ | 气源压力 | 4~8bar | 工作压力 | 0~8bar、0~16bar，（视执行器配置和气源压力而异） | 连接方式 | 内螺纹（特制：焊接、法兰） | 附件选项 | 电磁阀、位置反馈 | 阀体材质 | SS304、SS316、SS316L | 气缸材质 | SS304、铝、PPS塑料 | 密封材料 | PTFE、FPM | 流体粘度 | ≤600mm2/S |
标准规范 | 螺纹标准 | 国标G、美标NPT、英标BSP | 焊接标准 | DIN4200、DIN1850.3、 DIN11850.2、ISO2037 | 法兰标准 | GB9115.9、DIN2501、DIN3202/F1 |

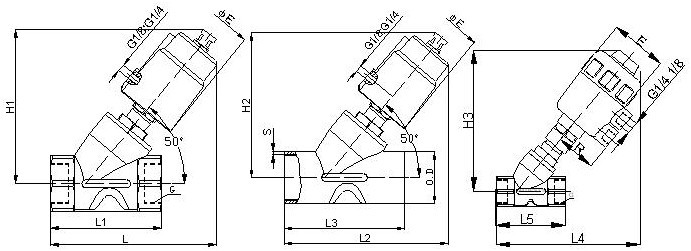

外形尺寸(金属执行器)： 型号规格 | 接口 | 内孔 | KV值 | φE | 螺纹式 | 焊接式 | L1 | L | H1 | L3 | H2 | L2 | O.D | S | WTY200110 | G3/8″ | 10 | 3.8 | 55 | 56 | 120 | 126 | 70 | － | － | 17.2 | 2.5 | WTY200115 | G1/2″ | 13 | 4.5 | 60 | 68 | 133 | 126 | 70 | 126 | 140 | 21.3 | 2.5 | WTY200120 | G3/4″ | 18 | 9.5 | 60 | 75 | 137 | 131 | 82 | 131 | 136 | 26.9 | 3 | WTY200125 | G1″ | 24 | 18.1 | 60 | 90 | 149 | 140 | 100 | 140 | 150 | 33.7 | 3.5 | WTY200132 | G1 1/4″ | 31 | 23.1 | 78 | 116 | 188 | 175 | 125 | 175 | 193 | 42.4 | 4.5 | WTY200140 | G1 1/2″ | 35 | 32.9 | 78 | 116 | 190 | 178 | 130 | 178 | 193 | 48.3 | 4.5 | WTY200150 | G2″ | 45 | 52.8 | 78 | 138 | 203 | 184 | 155 | 184 | 206 | 60.3 | 5 | WTY200165 | G2 1/2″ | 60 | 90 | 98 | 168 | | | | | | | | WTY200180 | G3″ | 75 | | 120 | 190 | | | | | | | |
外形尺寸(塑料执行器)： 型号规格 | 接口 | 内孔 | KV值 | 外形尺寸 | φE | L | L1 | H | WTY200010 | G3/8″ | 10 | 3.8 | 55 | 56 | 125 | 120 | WTY200015 | G1/2″ | 13 | 4.5 | 55 | 68 | 130 | 120 | WTY200020 | G3/4″ | 18 | 9.5 | 55 | 75 | 135 | 130 | WTY200025 | G1″ | 24 | 18.1 | 65 | 90 | 150 | 160 | WTY200032 | G1 1/4″ | 31 | 23.1 | 80 | 116 | 188 | 200 | WTY200040 | G1 1/2″ | 35 | 32.9 | 80 | 116 | 190 | 200 | WTY200050 | G2″ | 45 | 52.8 | 80 | 138 | 218 | 220 | WTY200065 | G2 1/2″ | 60 | 90 | 98 | 168 | 230 | 250 |
备注：
①以上表中尺寸是按标准型气动执行器配置时的尺寸，如果因工况需要而加大气动执行器配置时，请另外索取尺寸。

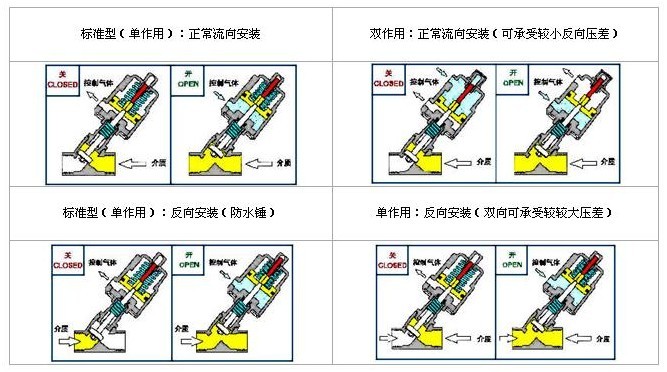

②工作压力与执行器的大小配置、单作用、双作用、以及正、反流向安装、常开、常闭等因素相关，更多资料请向我们索取。
|
