产品概述 电动浮动球阀是一种转角为90°的旋转类球阀，采用角行程电动执行器(DSR、PSQ、HQ、DZW)及球阀阀体组成。电动浮动球阀适用于两位切断、调节的场合，采用一体化结构，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动浮动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该电动法兰浮动球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。 主要技术参数 阀体 阀体形式 | 直通铸造阀 | 公称通径 | DN15～300mm | 公称压力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K | 法兰标准 | JIS、ANSI、GB、JB、HG等 | 连接形式 | 法兰式、焊接式、螺纹式 | 阀盖形式 | 一体式 | 压盖型式 | 压板压紧式 | 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
阀内件 执行机构 执行器型号 | WT、DZW、HQ、PSQ | 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | 环境温度：-25～+70℃、环境湿度：≤95% |
主要性能指标 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 | 允许压差(MPa) | ≤ 公称压力 | 动作范围 | 0～90°、0～360° | 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | 基本误差 | ±1% | 回差 | ±1% | 死区 | ≤1% | 可调范围 | 250：1 | 350：1 |
主要零件材料 1 | 左阀体 | WCB、CF8、CF8M、CF3M |
| 2 | 右阀体 | WCB、CF8、CF8M、CF3M | 3 | 阀座 | PEFE、PPL、304、316 | 4 | 球体 | 2Cr13、304、316 | 5 | 阀杆 | 2Cr13、304、316 | 6 | 密封填料 | PTFE/柔性石墨 | 7 | 填料压盖 | WCB、CF8、CF8M、CF3M |

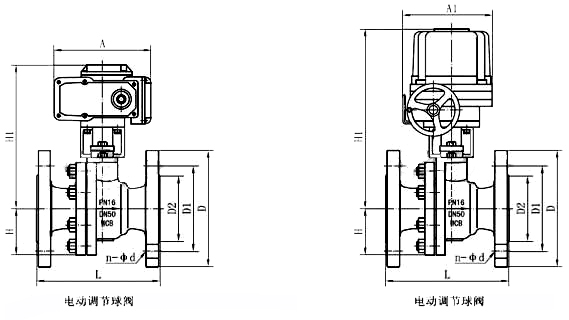

主要外形及连接尺寸
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 | H1 | 根据所配执行机构而定 | D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | A、A1 | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据
|
