产品概述 电动卫生级球阀是由电动角行程执行器与卫生级球阀装配组成。亦称电动卡箍球阀，皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。电动卫生级球阀阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生。电动卡箍球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。 主要技术参数 阀体 阀体形式 | 二通式、三通式 | 公称通径 | DN15～102mm | 公称压力 | PN1.0 MPa | 连接形式 | 快装式(卡箍式)、焊接式、螺纹式 | 适用温度 | PTFE≤180℃ | 适用介质 | 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 | 产品特点 | 安全卫生，密封好、使用寿命长 |
执行机构 执行器型号 | WT、HQ、PSQ电动执行机构 | 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | 环境温度：-25～+70℃、环境湿度：≤95% |
主要性能指标 公称通径 DN(mm) | φ15-102mm | 允许压差(MPa) | ≤公称压力 | 动作范围 | 0～90° | 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | 基本误差 | ±1% | 回差 | ±1% | 死区 | ≤1% |
主要零件材料 阀体 | 304/316/316L不锈钢 | 阀轴 | 不锈钢 | 球体 | 304/316/316L不锈钢 | 阀座 | PTFE |

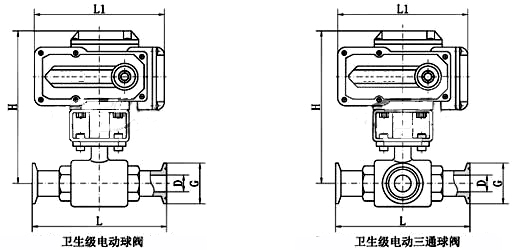

主要外形及连接尺寸
通径 | G | L1 | L | H | D | 15 | 34 | 132 | 100 | 115 | 12.7 | 20 | 50.5 | 132 | 100 | 115 | 17.2 | 25 | 50.5 | 155 | 120 | 147 | 25 | 32 | 50.5 | 155 | 130 | 150 | 31.8 | 38 | 50.5 | 155 | 150 | 152 | 35.6 | 51 | 64 | 155 | 200 | 172 | 48.6 | 63 | 77.5 | 208 | 210 | 192 | 60.3 | 76 | 91 | 208 | 220 | 197 | 72.9 | 89 | 106 | 256 | 260 | 224 | 88.9 | 102 | 119 | 256 | 320 | 232 | 101.6 |
注：以上参数均为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
|
