用途
衬氟闸阀适用于-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。具有截流速度快；流体阻力小，密封面受介质的冲蚀小；介质流向不爱限制，不扰流，不降低压力等优点。
结构特点
1、阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP等氟塑料。
2、衬氟闸阀的密封副为FPF或其它材料组合，摩擦系数小，启闭力矩低。
3、填料采用PTFE标准填料，密封性能好，维护更换方便。
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想。
5、介质可从两侧任意方向通过衬氟闸阀，适用于介质方向可能改变的管路上作用启闭装置。 主要零件及材料 零件名称 | 材料 | 阀体、阀盖 | 铸铁、铸钢、不锈钢，衬F46、F3 | 阀瓣 | 优碳钢、不锈钢、衬F46、F3 | 阀杆 | 不锈钢 | 填料 | F4 | 阀杆螺母 | ZHMn58-2-2 | 手轮 | HT200 |
采用标准 技术规范 | 设计标准 | GB12234 | 结构长度 | GB12221 | 法兰标准 | JB/T79-94 | GB9113.1 | 检验与试验 | GB/T13927 | 驱动方式 | 手动、电动、气动 |

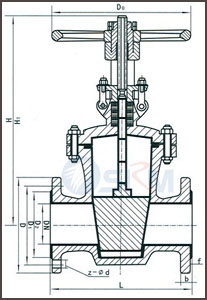

主要尺寸 公 称
通 径 | PN1.6（MPa）主要外形尺寸和连接尺寸（mm） | 重量 | DN | L | D | D1 | D2 | f | b | Z-Φd | D0 | H1 | H2 | Kg | 25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-Φ14 | 120 | 135 | 160 | 9 | 32 | 180 | 135 | 100 | 70 | 3 | 18 | 4-Φ18 | 140 | 160 | 190 | 13 | 40 | 240 | 145 | 110 | 80 | 3 | 18 | 4-Φ18 | 160 | 170 | 210 | 25 | 50 | 250 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 180 | 360 | 410 | 32 | 65 | 265 | 180 | 145 | 115 | 3.5 | 20 | 4-Φ18 | 200 | 380 | 445 | 38 | 80 | 280 | 195 | 160 | 130 | 3.5 | 22 | 8-Φ18 | 240 | 440 | 520 | 50 | 100 | 300 | 215 | 180 | 150 | 4 | 24 | 8-Φ18 | 280 | 500 | 600 | 68 | 125 | 325 | 245 | 210 | 180 | 4 | 26 | 8-Φ18 | 320 | 615 | 740 | 125 | 150 | 350 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 360 | 680 | 830 | 170 | 200 | 400 | 335 | 295 | 260 | 5 | 32 | 12-Φ23 | 380 | 820 | 1020 | 210 | 250 | 450 | 405 | 355 | 318 | 5 | 34 | 12-Φ26 | 400 | 980 | 1230 | 260 | 300 | 500 | 460 | 410 | 375 | 5 | 36 | 12-Φ26 | 420 | 1150 | 1450 | 480 | 350 | 550 | 520 | 470 | 435 | 5 | 38 | 16-Φ26 | 450 | 1285 | 1635 | 620 | 400 | 600 | 580 | 525 | 485 | 5 | 40 | 16-Φ30 | 450 | 1455 | 1855 | 805 | 450 | 650 | 640 | 585 | 545 | 5 | 44 | 20-Φ30 | 500 | 1545 | 1990 | 880 | 500 | 700 | 705 | 650 | 608 | 5 | 46 | 20-Φ30 | 500 | 1735 | 2235 | 920 |
|
