Z15W不锈钢内螺纹闸阀产品概述： Z15W-16R、Z15W-16P 型不锈钢闸阀（Z15W 丝口内螺纹不锈钢闸阀）： 手动、内螺纹连接形式、暗杆楔式刚性单闸板，阀座密封面材料为不锈钢，工作压力 1.6MPa，阀体材料为不锈钢的闸阀。适用温度 -20~180℃，公称通径 DN15~DN50，适用介质为水、蒸汽、油品。广泛应用于国防、科研、航天、电子、机械、冶金、石油，化工，能源、环保、生物医药、制冷、食品等各种领域。 Z15W-16R、Z15W-16P 型不锈钢闸阀结构简单，制造和维修比较方便；工作行程小，启闭时间短；密封性好，密封面间磨擦力小，寿命较长；不适用于带颗粒、粘度较大、易结焦的介质。

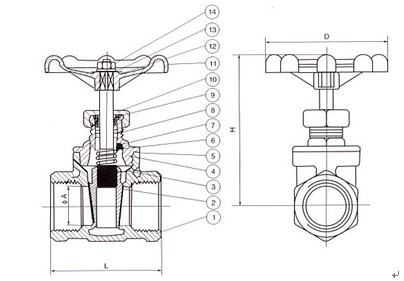

序号 | 零件名称 | 材质 | 1 | 阀体 | 不锈钢CF8M/CF8 | 2 | 闸板 | 不锈钢CF8M/CF8 | 3 | 阀杆 | 不锈钢SS316/304 | 4 | 阀盖 | 不锈钢CF8M/CF8 | 5 | 填料 | 聚四氟乙烯 | 6 | 止推垫片 | 不锈钢SS304 | 7 | 阀杆架 | 不锈钢SS316/SS304 | 8 | 填料 | 聚四氟乙烯 | 9 | 螺母 | 不锈钢SS304 | 10 | 填料压盖螺母 | 不锈钢SS316/SS304 | 11 | 手轮 | 铝合金 | 12 | 铭牌 | 铝 | 13 | 手轮垫片 | 不锈钢SS304 | 14 | 手轮螺母 | 不锈钢Ss304 |
Z15W不锈钢内螺纹闸阀主要尺寸： SIZE | 1/2" | 3/4" | 1" | 1 1 /4" | 1 1 /2" | 2" | A | 15 | 20 | 25 | 32 | 40 | 50 | H | 90 | 97 | 108 | 120 | 146 | 163 | L | 55 | 60 | 65 | 75 | 85 | 95 | D | 70 | 70 | 80 | 80 | 90 | 100 |
|
