阀门型号:H47X、H47H、HH47X、HH47H、H47XF、HDH47X 结构特点
本公司生产的H47X、H47H、HH47X、HH47H、H47XF、HDH47X 型蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处， 防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路 不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。 该产品具有结构新颖、体积小、流体阻力小、运行平稳、密副可靠、 耐磨损、缓冲性能好等特点 �**ひ涤盟统鞘信盼鄣淖罴巡贰� 主要零件材料 零件名称 | 阀体 | 蝶 板 | 密封圈 | 阀杆 | 填料 | 材料 | 灰铸铁
碳钢 | 灰铸铁、铸钢、球墨铸铁 | 丁腈耐油橡胶、
氯丁橡胶 | 不锈钢 | 聚四氟乙烯 |
主要技术参数 型号 | 公称压力
PN(MPa) | 试验压力Ps(MPa) | 工作压力
P(MPa) | 介质温度
(℃) | 适用介质 | 壳体 | 密封 | H47X、H47H、HH47X、
HH47H、H47XF、HDH47X | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃ | 水、油品
海水、污水 | 1.6 | 2.4 | 1.75 | 1.6 | 2.5 | 3.75 | 2.75 | 2.5 |

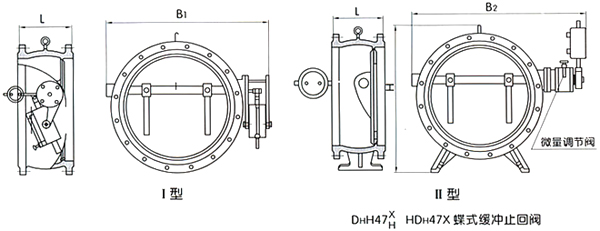

主要外形尺寸(法兰连接尺寸：PNl0、16、25按JB／T79 94标准）
称通径
DN(mm) | 尺 寸(mm) | L | H | B1 | B2 | 200 | 230 | 550 | 540 | 600 | 250 | 250 | 630 | 600 | 700 | 300 | 270 | 690 | 650 | 740 | 350 | 290 | 780 | 710 | 800 | 400 | 310 | 860 | 770 | 870 | 450 | 330 | 910 | 830 | 920 | 500 | 350 | 980 | 900 | 1000 | 600 | 390 | 1070 | 1090 | 1250 | 700 | 430 | 1220 | 1200 | 1360 | 800 | 470 | 1320 | 1320 | 1480 | 900 | 510 | 1430 | 1420 | 1580 | 1000 | 550 | 1550 | 1550 | 1700 | 1200 | 630 | 1800 | 1780 | 1950 | 1400 | 710 | 1980 | 2000 | 2175 |
|
