限位行程开关盒
APL-210、APL-310和APL-410型限位行程开关盒是传送执行器和阀门的位置讯号到现场和遥控操作站。它能直接安装在执行器上部，符合标准VDI/VDE 3845。特点有现场可视位置指示器，快速调整位置凸轮；可调式凸轮通过花键和弹簧安装，只要开关凸轮脱离花键便可旋转调整所需的位置，防掉外壳螺钉和两个电缆进口G1/2"管接口 。内部行程开关预先连接接线终端，8个接线端子，并可用于电磁阀的连接。

 APL-210(外壳防护型)(IP67)   APL-310(外壳防护型)(IP67)    APL-410(防水防爆型)(EXd ||BT4 BT4)

安装说明
如果执行器 4 在关的位置上，开关盒  1 应该确认显示为CLOSED位置，通过合适高度的连接支架 2 对准多功能指示器 3 上面的沟槽后使用四个螺栓进行安装。

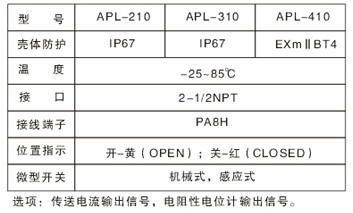

三、主要数据参数

四、操作说明

在需要调整开关位置时，根据图示箭头步骤示意进行操作：
　　１、推动凸轮弹簧压缩，凸轮脱离花键啮合。
　　２、随意转动凸轮调整所需的位置，调整后松开凸轮，确认凸轮已经被弹簧弹回复位啮合。

机械式开关
OMRON SS-5GL
2 SPDT
直流：0.4A，125V DC
           4A，30V DC
交流：3A，250V AC
           5A，120V AC

感应式开关
JEELON  LJE-0224LA
2 SPDT
直流：10-30V DC
感应距离：2 mm

可选其它品牌：
 P&F NJ2-V3-N

机械式开关
OMRON V-155-1A5
2 SPDT
直流：0.6A，125V DC
交流：16A，250V AC

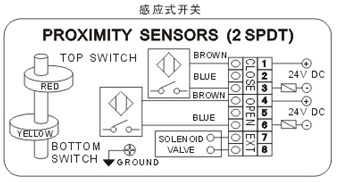

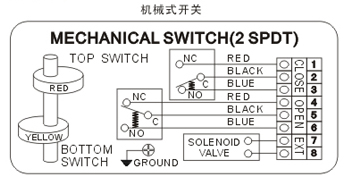

接线图

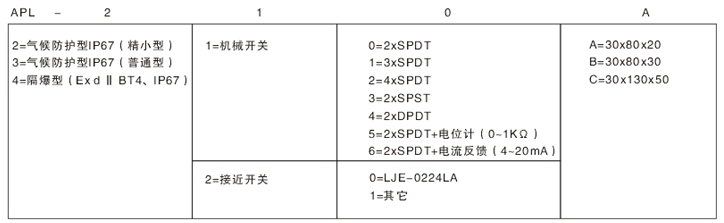

选型指南

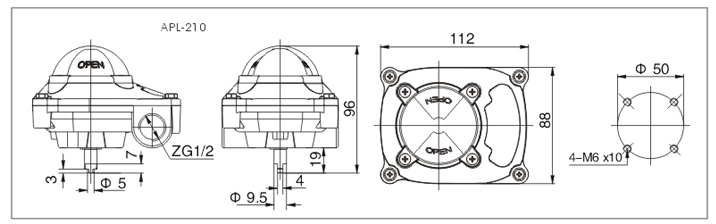

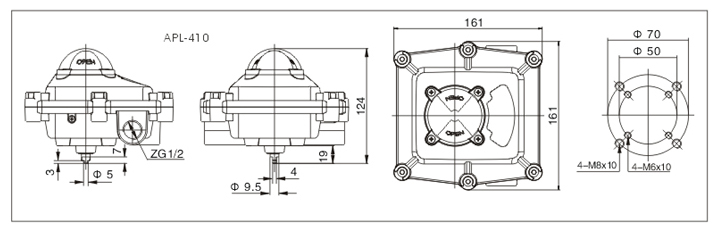

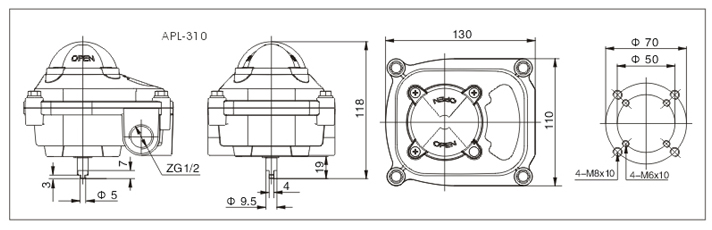

外形连接尺寸

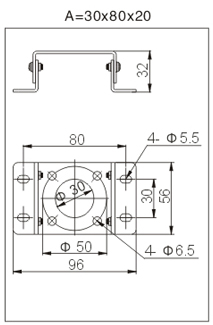

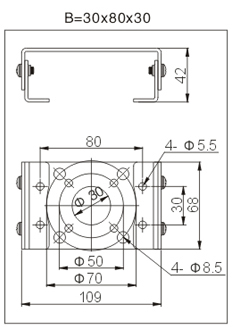

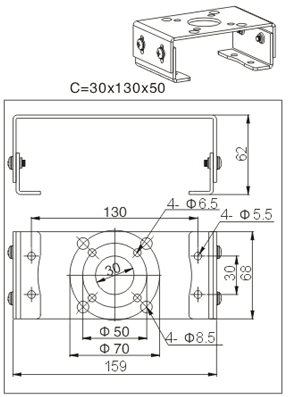

支架连接尺寸
