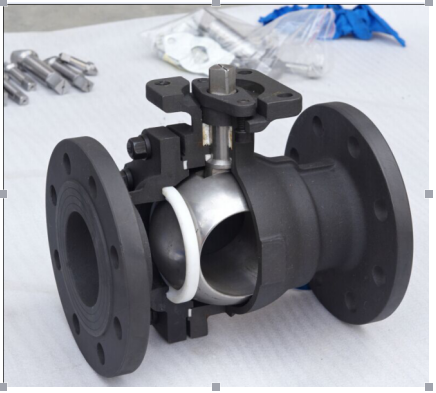

法兰式高平台球阀概述： 连接形式：法兰 公称通径：1/2”～10”。 适用介质：水,油,蒸汽,碳酸,硝酸。 压力范围：1.6-6.4Mpa 150-600LB 启闭力N：400～500。 适用温度：-40~200（°C） 主体材料：WCB、CF8、CF8M、CF3、CF3M 设计生产采用标准：JB、ISO、API、GB、BS等标准设计生产, 其安全性和质量性都经过严格处理发放国内外市场。 法兰式高平台球阀特点: （1）流体阻力小，全通径的球阀基本没有流阻。 （2）结构简单、体积小、重量轻。 （3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 （6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会 引起阀门密封面的侵蚀。 （7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
主要尺寸及其参数 规格 Spec | 结构长度L Structural length L | 连接平台 Connection Platform | 轴 Shaft | 操作扭矩Nm Working Torque/Nm | Kv | DN | NPS | 2.5 | 4.0 | 150lb | 300lb | F | D | Z-d | | h | 2.5 | 4.0 | 150lb | 300lb | 15 | 1/2 | 130 | 140 | 108 | 140 | F05 | 50 | 4-7 | 9*9 | 10 | 8 | 9 | 7 | 10 | 2.86 | 20 | 3/4 | 130 | 152 | 117 | 152 | F05 | 50 | 4-7 | 9*9 | 10 | 12 | 14 | 10 | 16 | 6.12 | 25 | 1 | 140 | 165 | 127 | 165 | F05 | 50 | 4-8 | 11*11 | 12 | 18 | 24 | 16 | 25 | 10.6 | 32 | 1 1/4 | 165 | 178 | 140 | 178 | F05 | 50 | 4-8 | 11-11 | 12 | 28 | 32 | 24 | 35 | 17.4 | 40 | 1 1/2 | 165 | 190 | 165 | 190 | F07 | 70 | 4-10 | 14*14 | 16 | 40 | 45 | 35 | 50 | 24.5 | 50 | 2 | 203 | 216 | 178 | 216 | F07 | 70 | 4-10 | 14*14 | 16 | 55 | 61 | 50 | 70 | 41 | 65 | 2 1/2 | 222 | 241 | 190 | 241 | F07 | 70 | 4-10 | 14*14 | 16 | 85 | 100 | 80 | 110 | 65 | F10 | 102 | 4-12 | 17*17 | 19 | 80 | 3 | 241 | 283 | 203 | 283 | F10 | 102 | 4-12 | 1717 | 19 | 130 | 150 | 120 | 160 | 93 | 100 | 4 | 305 | 305 | 229 | 305 | F10 | 102 | 4-12 | 19*19 | 21 | 190 | 250 | 180 | 280 | 170 | F12 | 125 | 4-14 | 125 | 5 | 356 | 381 | 356 | 381 | F12 | 125 | 4-14 | 22*22 | 24 | 320 | 450 | 280 | 600 | 265 | 150 | 6 | 394 | 403 | 394 | 403 | F14 | 140 | 4-18 | 27*27 | 29 | 620 | 735 | 540 | 910 | 282 | 200 | 8 | 457 | 502 | 457 | 502 | F16 | 165 | 4-22 | 36*36 | 38 | 1100 | 1295 | 960 | 1680 | 685 |
|
