产品概括： 该三维偏心金属硬密封蝶阀是我厂在吸收、消化国内外先进技术的基础上开发的第五代新产品，它可应用于各种工业领域，是取代中压闸阀、截止阀、球阀、旋塞阀的理想产品，是目前唯一能实现无磨损零泄漏，使用寿命长，并能承受一定反向压力的高性能优秀产品，最低使用温度达-196℃,最高使用温度达815℃，由于其良好的流量特性，即可以关闭截断介质，也可以任意调节介质的流量。 特点： 1、 三偏心结构，蝶板与阀座瞬间接触或脱离，真正实现零磨损、零泄漏； 2、 由于密封圈被完全镶嵌于蝶板内，维护时不用将整个阀门拆下，更换方便，大大降低了维护成本； 3、 密封圈采用软硬层叠式不锈钢片和柔性石墨板（石墨橡胶板、石棉橡胶板等）的密封面，使其具有金属硬密封和弹性密封的双重优点，无论在低温和高温工况下均有优良的密封性能。 4、 阀座密封锥面采用堆焊EDCr-B-15等硬质合金，使得密封面耐磨损，使用寿命长，可连续启闭10000次以上而无损伤。 5、 通过选用合适材料使得阀门具有耐低（高）温，耐腐蚀的性能。 6、 由于全部采用耐火材料，具有可靠的耐火性； 7、 三偏心结构使阀具有自锁功能，蝶板关到密封位置时立即实现自锁，不会发生蝶板关过位的故障； 8、 阀门操作轻松自如，输出端转矩低，蝶板流线形设计，压力损失系数低，可谓是节能产品； 9、 密封阀座可调节，有利于装配与维修； 10、阀门与管道的连接方式有法兰和对夹连接，即可手动，也可电动、气动、液动或电、气、液联动； 11、即可关闭截断介质，也可以任意调节介质流量。 执行标准： 设计、制造按GB12238-2008及JB/T 8527-97的规定； 法兰按GB/T9112-9124-2000(钢制法兰)、GB 17241.6-1998（铸铁法兰）等标准的规定； 结构长度按GB12221-2000的规定； 产品的出厂检验及试验按GB/T13927-92及JB/T9092-1999的规定。 主要性能规范 公称压力 PN(Mpa) | 强度试验 MPa | 密封试验 MPa | 适用温度 (℃) | 适用介质 | 0.6 | 0.9 | 0.66 | ≤425℃ ≤550℃ | 水、蒸汽、煤气、油品、热空气、腐蚀性等介质 | 1.0 | 1.5 | 1.1 | 1.6 | 2.4 | 1.76 | 2.5 | 3.8 | 2.75 | 4.0 | 6.0 | 4.4 |
主要零部件材料 零件名称 | 材料 | 阀体 | WCB、合金钢、不锈钢（CF8、CF8M、CF3、CF3M等）） | 蝶板 | WCB、合金钢、不锈钢 | 阀轴 | 2Cr13不锈钢、17-4PH、合金钢 | 密封圈 | 不锈钢圈 | 填料 | 柔性石墨、PTFE |

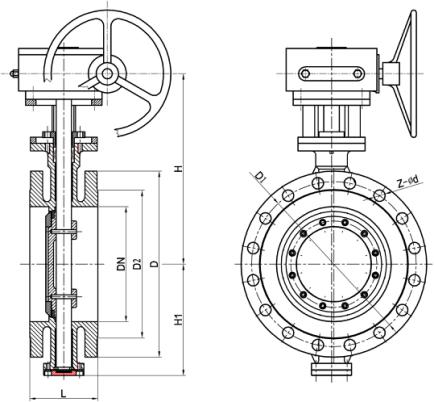

主要外形与连接尺寸
公称通径
DN（mm） | L | H1 | H | 0.6MPa | 1.0MPa | D | D1 | D2 | n-d | D | D1 | D2 | n-d | 100 | 127 | 120 | 240 | 210 | 170 | 144 | 4-19 | 220 | 180 | 144 | 8-19 | 125 | 140 | 130 | 270 | 240 | 200 | 174 | 8-19 | 250 | 210 | 174 | 8-19 | 150 | 140 | 150 | 300 | 265 | 225 | 199 | 8-19 | 285 | 240 | 199 | 8-23 | 200 | 152 | 180 | 330 | 320 | 280 | 254 | 8-19 | 340 | 295 | 254 | 8-23 | 250 | 165 | 220 | 400 | 375 | 335 | 309 | 12-19 | 395 | 350 | 309 | 12-23 | 300 | 178 | 220 | 410 | 440 | 395 | 363 | 12-23 | 445 | 400 | 363 | 12-23 | 350 | 190 | 270 | 460 | 490 | 445 | 413 | 12-23 | 505 | 460 | 413 | 16-23 | 400 | 216 | 290 | 510 | 540 | 495 | 463 | 16-23 | 565 | 515 | 463 | 16-28 | 450 | 222 | 320 | 560 | 595 | 550 | 518 | 16-23 | 615 | 565 | 518 | 20-28 | 500 | 229 | 360 | 590 | 645 | 600 | 568 | 20-23 | 670 | 620 | 568 | 20-28 | 600 | 267 | 390 | 660 | 755 | 705 | 667 | 20-26 | 780 | 725 | 667 | 20-31 | 700 | 292 | 460 | 780 | 860 | 810 | 772 | 24-26 | 895 | 840 | 772 | 24-31 | 800 | 318 | 530 | 850 | 975 | 920 | 878 | 24-31 | 1015 | 950 | 878 | 24-34 | 900 | 330 | 570 | 920 | 1075 | 1020 | 978 | 24-31 | 1115 | 1050 | 978 | 28-34 | 1000 | 410 | 630 | 990 | 1175 | 1120 | 1078 | 28-31 | 1230 | 1160 | 1078 | 28-37 | 1200 | 470 | 750 | 1115 | 1405 | 1340 | 1295 | 32-34 | 1455 | 1380 | 1295 | 32-40 | 1400 | 530 | 850 | 1228 | 1630 | 1560 | 1510 | 36-37 | 1675 | 1590 | 1510 | 36-43 | 1600 | 600 | 990 | 1340 | 1830 | 1760 | 1710 | 40-37 | 1915 | 1820 | 1710 | 40-49 | 1800 | 670 | 1100 | 1570 | 2045 | 1970 | 1918 | 44-40 | 2115 | 2020 | 1920 | 44-49 | 2000 | 760 | 1210 | 1680 | 2265 | 2180 | 2125 | 48-43 | 2325 | 2230 | 2130 | 48-49 | 2200 | 800 | 1340 | 1850 | 2475 | 2390 | 2335 | 52-43 | 2550 | 2440 | 2330 | 52-56 |
|
