双向弹性金属密封蝶阀概述 双向弹性金属密封蝶阀采用“U”型不锈钢密封圈，该阀精密的弹性密封圈与经过喷涂抛光的蝶板密封面接触，二者有机的结合，具有耐高温、高压、低温等特点，因此被广泛应用于介质温度≤550℃的供热、供汽、供水及煤气、油品、酸碱等不同介质的管路上作调节流量、截断或接通流体。 密封原理 本阀结合球阀优越的密封性能，采用双偏心球面密封结构，减少了密封面之间的磨擦，启闭力矩轻。该密封圈可在较深的阀体槽内作径向扩伸或定位，因而在各种工作条件下均可进行自调整以保持最佳密封位置，当蝶板与圆形阀座密封圈接触时，将密封圈向外挤压造成其短轴处与密封圈接触。当阀门开启时，接触立即解除，密封圈恢复原来形状，这样就防止了磨损，阀门经久耐用。

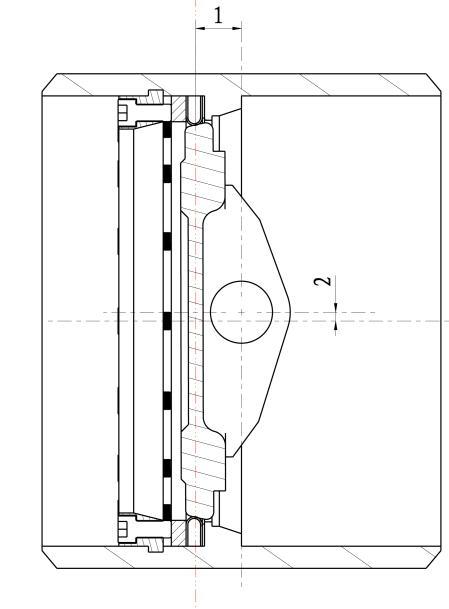

双向弹性金属密封蝶阀密封原理图 设计制造标准规范 设计与制造标准 | JB/T8527、GB/T 12238 | 阀门结构长度 | GB/T 12221 | 连接法兰 | GB9113-9119 | 检查和试验标准 | GB/T 13927 | 材料压力温度等级 | GB/T 12224 |
性能试验规范 公称通径 | DN80～DN4000 | 安装方式 | 立式或水平安装 | 公称压力 | PN0.25～PN2.5MPa | 运行方式 | 连续工作制 | 试验 压力 | 强度 | 1.5PNMPa | 工作参数 | 开阀、关阀时间： 按要求 | 密封(水压) | 1.1PN MPa | 密封(气压) | / | 强度水压试验时间 | 按GB/T13927 | 工作介质 | 按材质要求 | 适用温度 | —29~425℃ | 流阻系数 | ≤0.14 |

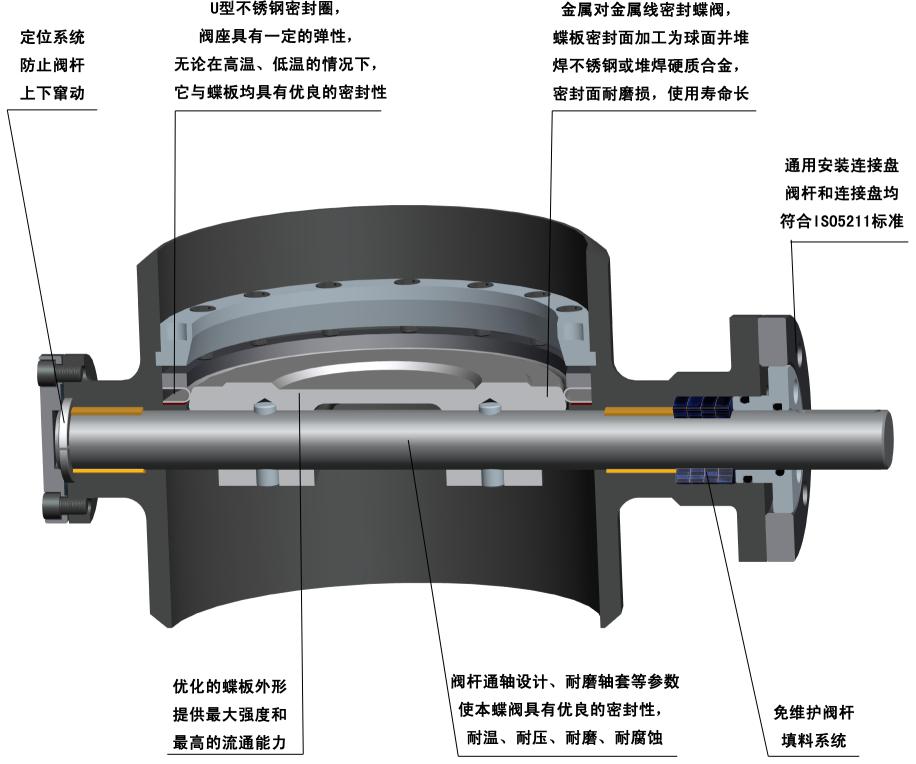

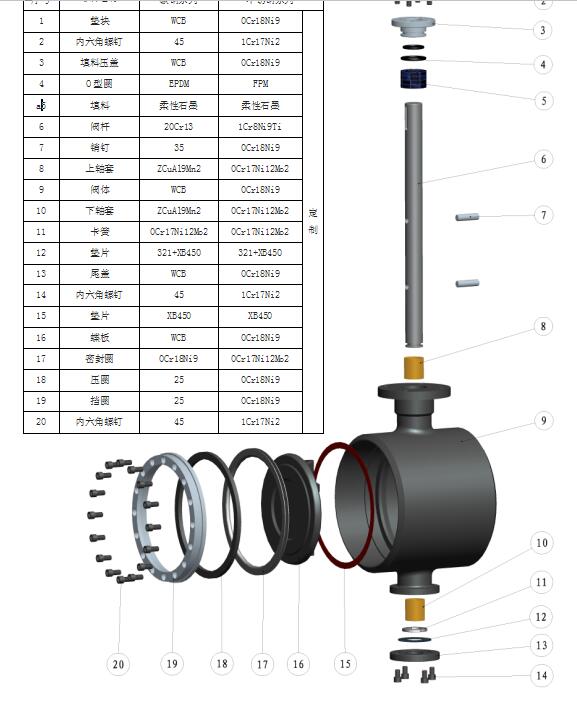

结构特点
|
